Palettenregale sind eines unserer beliebtesten Produkte. Kein Wunder, denn der Warentransport auf Paletten ist die Grundlage der europäischen Industrie, daher müssen auch die Lager daran angepasst werden. Das hat viele Vorteile – vor allem eine weitreichende Standardisierung. Da die Paletten selbst leider nicht immer präzise gefertigt sind, müssen die Regale zur Lagerung auf Mängel und Beschädigungen vorbereitet sein und gleichzeitig ein schnelles Be- und Entladen ermöglichen. Darüber hinaus müssen sie es sein beständig gegen Stöße durch Gabelstapler in einem geschäftigen Lager und halten enormen Belastungen stand.

Aus diesen Gründen bei der Gestaltung unseres Systems Pal Rack®Wir haben die neuesten Technologien eingesetzt. Ein Team aus erfahrenen Ingenieuren, spezialisierter Software und vielen Stunden für statische Berechnungen. All dies, um absolut sicher zu sein, dass die geschaffenen Lösungen optimal sind. Anschließend wurden alle Komponenten einer umfassenden Laborprüfung und Zertifizierung unterzogen. Auf diese Weise haben wir erstklassige Palettenregale geschaffen, die es Ihnen ermöglichen, das Potenzial des Lagers zu nutzen und ein effektives Arbeiten zu ermöglichen.

Bau von Palettenregalen

Unsere Palettenregale erfüllen die strengen Anforderungen der FEM (Fédération Européenne de la Manutention). Das Wichtigste für uns war jedoch, ein einfach zu bedienendes System zu erhalten, das hohen Belastungen standhält und zudem resistent gegen Beschädigungen ist. Bei Zerstörung einzelner Elemente durch einen Gabelstapler Die Reparatur erfolgt schnell und kostengünstig. Dies ist auf den modularen Aufbau zurückzuführen. Außerdem können Sie die Regale einfach modifizieren und an veränderte Bedürfnisse anpassen. Doch wie sind eigentlich Palettenregale im Pal Rack®-System aufgebaut?

Palettenregale – Rahmen

Die Rahmen bestehen aus zwei Säulen und Aussteifungen. Die Anzahl der Aussteifungen richtet sich nach der Höhe des Regals und den zu erwartenden Belastungen. Rahmenelemente werden mit Schrauben verbunden, was im Schadensfall die Kosten senkt und die Reparatur erleichtert. Jede dieser Verbindungen ist mit einer selbstsichernden Mutter gesichert. Die Vielfalt der Rahmen ermöglicht es Ihnen, Ihr Design und Ihre Leistung zu optimieren Höhe bis 30 m und Spannweite bis 45 Tonnen.

Palettenregale – Endhaken

Im Gegensatz zu Rahmenelementen Die Balken werden ohne Schrauben montiert. Möglich macht dies ein spezieller Verbinder aus hochfestem Kohlenstoffstahl. Setzen Sie den Balken einfach von oben ein und sichern Sie ihn mit einem speziellen Clip, um ein versehentliches Herausrutschen zu verhindern. Dadurch erfolgt die Installation äußerst schnell und die Änderung der Montagehöhe des Balkens erfolgt in wenigen Augenblicken. Dies ermöglicht eine einfache, Selbstanpassung Regal passend zu Ihren aktuellen Bedürfnissen.

Palettenregalträger

Um eine große Bandbreite möglicher Aufbauten zu gewährleisten, bieten wir: vier Arten von Balken Träger. Jeder von ihnen hat unterschiedliche Eigenschaften, gemeinsam haben sie jedoch die Präzision der Verarbeitung und die hohe Haltbarkeit. Die Träger sind ebenso wie die Rahmen pulverbeschichtet und dadurch vor Korrosion, Abrieb und Stößen geschützt. Darüber hinaus sind sie in vielen Größen erhältlich.

  • Kaltgeformter Träger mit geschlossenem Profil. Der geschlossene Abschnitt des Balkens ist oben und unten verstärkt, um lokale Beschädigungen beim Laden schwerer Paletten zu verhindern. Erhältlich in Breiten von 60 bis 125 mm.
  • Träger bestehend aus zwei C-Profilen. Der Träger besteht aus zwei kaltgeformten C-förmigen Profilen, die zusammen ein geschlossenes Profil bilden. Es ist sehr verwindungssteif und bietet eine hohe Steifigkeit in vertikaler und horizontaler Richtung. Seine Tragfähigkeit beträgt bis zu 4,8 Tonnen pro Balkenebene. Es ist in Breiten von 110 bis 160 mm erhältlich.
  • Balken für Regalebenen (Kommissionierung). Lichtstrahl mit integriertem Stecker. Dieser Balken ist standardmäßig mit einer 28 mm dicken Regalkante und Paneelen ausgestattet. Perfekt für die Lagerung leichter Lasten.
  • Balken für schwere Lasten. Ein Balken bestehend aus zwei C-Profilen mit einem unter der Kante angeschweißten L-Profil, das die Spanplatte trägt. Die Fachböden schließen bündig mit der Oberkante des Balkens ab. Dies ist die Wahl für wirklich schwere Aufgaben.

Liefer- und Akzeptanzniveau

P&D, d. h. Liefer- und Empfangsebenen, sind lediglich Orte zur Lagerung von Paletten, die an den äußersten Elementen des Regalrahmens montiert sind. Durch die Installation erhöhen Sie die Kapazität des Regals, während die Breite des Arbeitskorridors unverändert bleibt. Sie können mit einem Zentrierelement ausgestattet werden, wodurch Paletten schnell und präzise gestapelt werden können.

Methoden zur Verstärkung von Palettenregalen

Unsere Palettenregale können eine Höhe von bis zu 30 Metern erreichen, aber auch typischere Konstruktionen erfordern eine Aussteifung. Die grundlegende Methode zur Verstärkung ist der Einbau von Aussteifungen. Bei schmalen Einzelregalen kommt eine Giebelverbindung mit einem angrenzenden Doppelregal zum Einsatz.

Palettenregale – Aussteifung

Durch die Aussteifung der Regalkonstruktion soll die Belastbarkeit der Regale erhöht werden. Bei manchen Installationen sind sie notwendig, um die Stabilität der Struktur zu gewährleisten. Die vertikale Verstrebung (auch Heckverstrebung genannt) befindet sich an der Rückseite des Racks. Es funktioniert in einer vertikalen Ebene. Zwischen zwei Balken werden horizontale Streben installiert, die der gesamten Struktur Stabilität in der horizontalen Ebene verleihen. Dank dieser relativ einfachen Lösung erhöht sich die Tragfähigkeit und Haltbarkeit von Palettenregalen deutlich.
Es kommt manchmal vor, dass ein einzelnes Regal zu schmal ist, um mit Streben ausreichend ausgesteift zu werden. In solchen Fällen wird es über einen Giebelaufsatz mit dem nächstgelegenen Doppelregal verbunden. Die Montage erfolgt an den verlängerten Vorderholmen des Rahmens. Beim automatischen Regallager dient die Giebelhalterung auch zur Abstützung der Oberschiene, die das automatische Regalbediengerät führt.

Palettenregale mit schmalen Gängen

Dies ist eine Option für diejenigen, die ihre Arbeit verbessern und Systemlösungen einführen möchten. Es erfordert Gebrauch VPN-Wagen. Diese Wagen werden durch einen schmalen Arbeitskorridor geführt, was die Arbeit des Bedieners erheblich erleichtert und das Unfallrisiko verringert. Zu diesem Zweck wird zunehmend die induktive Führung anstelle der herkömmlichen Schienenführung eingesetzt.

Wir entwerfen die Regale und das Führungssystem unter Berücksichtigung eines bestimmten Wagens und passen sie an dessen Abmessungen und Fähigkeiten an. Bitte beachten Sie, dass Führungsschienen mit niedrigem Profil eine direkte Platzierung der Palette auf dem Boden ermöglichen, während Führungsschienen mit höherem Profil die Installation einer zusätzlichen „Null“-Trägerebene an der Unterseite erfordern. Palettenregale mit schmalen Gängen sind eine großartige Lösung, mit der Sie perfekte Ordnung aufrechterhalten und die Arbeitseffizienz steigern können!

kontaktiere uns zur Bewertung von Palettenregalen



FRAGEN & ANTWORTEN

mehr über Palettenregale

Wie ist ein Palettenregal aufgebaut?

Das Regal besteht aus Rahmen und Balken.

Der Rahmen besteht aus zwei durch Diagonalstreben verbundenen Stangen, die nach der Verschraubung im Boden verankert werden. Das System wird durch Balken (Standard: 2) ergänzt und bildet eine Balkenebene.

Welche Waren lagern wir auf Palettenregalen?

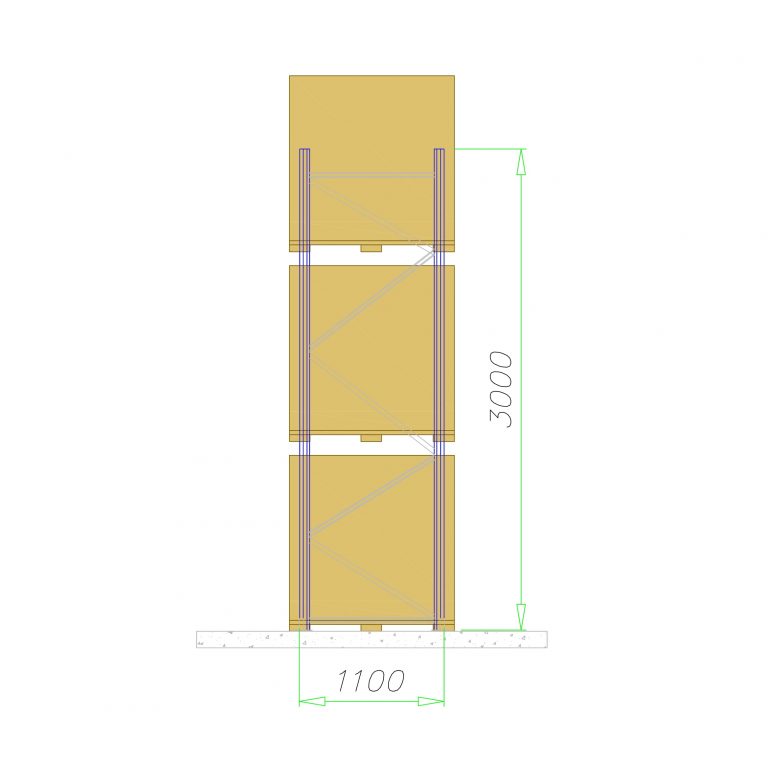

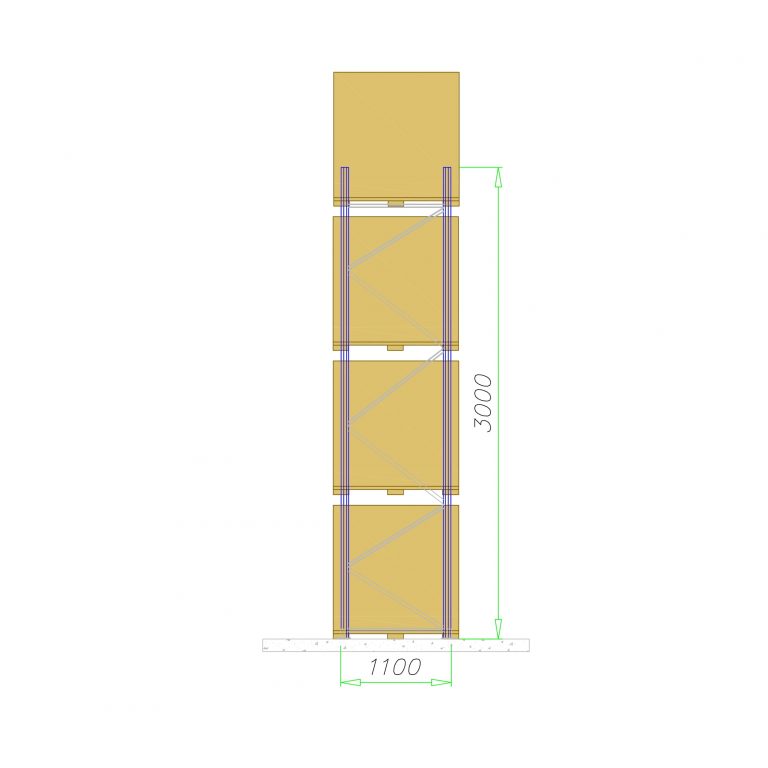

Die Standard-Regaltiefe von 1.100 mm ermöglicht die Lagerung von Paletten mit einer Tiefe von 1.200 mm, die Regaltiefe kann jedoch an andere Palettenmaße angepasst werden, z.B. Für die Lagerung von Spanplatten mit den Maßen 2800 x 2070 mm verwenden wir Regale mit einer Tiefe von 1900 mm, wobei der Rahmen aus 3 Säulen und die Balkenebene aus 3 Balken besteht.

Kann die Höhe der Ebenen angepasst werden?

Ja, die Rahmenstangen sind alle 50 mm perforiert, wodurch die Balken tiefer oder höher befestigt werden können. Bitte denken Sie daran, beim Ein- und Auslagern von Paletten mit Waren die entsprechende Arbeitshöhe zwischen den Balkenebenen für die Arbeit des Wagens einzuhalten.

Können wir Paletten nur in den Regalen lagern?

Wir können außer Paletten auch andere Lagerformen auf Regalen lagern, allerdings müssen die Regale entsprechend angepasst werden.

Wir haben eine Reihe von Zubehörteilen, mit denen Sie das Regal an kleinere Pakete anpassen können, z. B. Gitterregal, unter der Spanplatte versenkte Querstangen, auf Balken platzierte Querstangen, Wema-Gitter.

Welcher Untergrund wird für Palettenregale benötigt?

Für den Einbau ist ein Boden mit einer Mindesthöhe von 150 mm aus Beton der Güteklasse B25 erforderlich. Der Untergrund sollte für die Abtragung der Lasten aus dem Regalsystem mit Waren geeignet sein.

Können Regale auf Pflastersteinen angebracht werden?

Nein, Pflastersteine erfüllen nicht die Anforderungen an den Untergrund für Palettenregale.

Was ist die maximale Höhe eines Palettenregals?

Die Grundlage in jedem Lager ist die Höhe der Halle und die Hubhöhe, auf der wir den Wagen haben oder haben werden, mit dem wir die Anlage bedienen werden.

Die Rahmen müssen nicht bis zum Dach montiert werden, sondern auf der höchsten Balkenebene um die Höhe des Pakets tiefer montiert werden, da die letzte Ebene auf der letzten Lochung der Stütze montiert werden kann.

Welche Ladung sollen wir auf einem Palettenregal verteilen?

Sie sollten sich überlegen, wie Sie die Paletten auf den Ebenen anordnen, ob sie alle die gleiche Höhe und das gleiche Gewicht haben. In der Regel platzieren wir die schwersten Pakete auf Bodenniveau, und je höher, desto leichter und niedriger. Dank dieser Vision können Balken mit entsprechender Belastung auf ein bestimmtes Niveau eingestellt werden.

Was unterscheidet Palettenregale von anderen Regaltypen?

Das Palettenregal zeichnet sich durch den breitesten und höchsten Rahmen aller auf dem Markt erhältlichen Lagersysteme aus. Dank einer großen Auswahl an Längen und Tragfähigkeiten von Balken und Säulen können wir die Regale an jedes Lager oder jede Halle anpassen.

Wie schützt man das Regal vor Beschädigungen beim Be- und Entladen von Waren?

Leider gibt es Situationen, in denen der Wagenführer beim Beladen gegen die Regalstange stößt, weshalb in unserem Geschäft Stoßfänger aus Stahl und Kunststoff erhältlich sind.

Der Stahlfender wird am Vorderbein des Rahmens montiert und im Boden verankert, um den unteren Teil der Stange zu schützen, wo Schäden am häufigsten auftreten.

Es ist auch eine Polyethylenabdeckung erhältlich, die an einem beliebigen Abschnitt der Stange montiert werden kann.

beständig gegen Stöße und Abrieb und dank seiner Struktur leicht zu montieren und zu demontieren.
