Opis

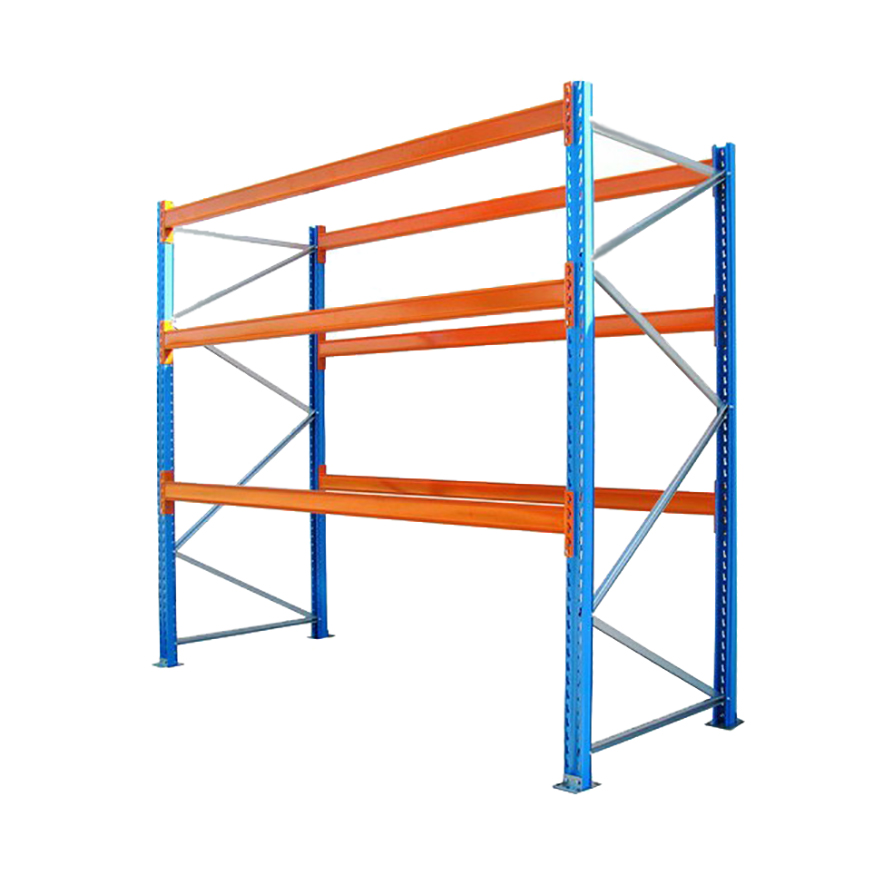

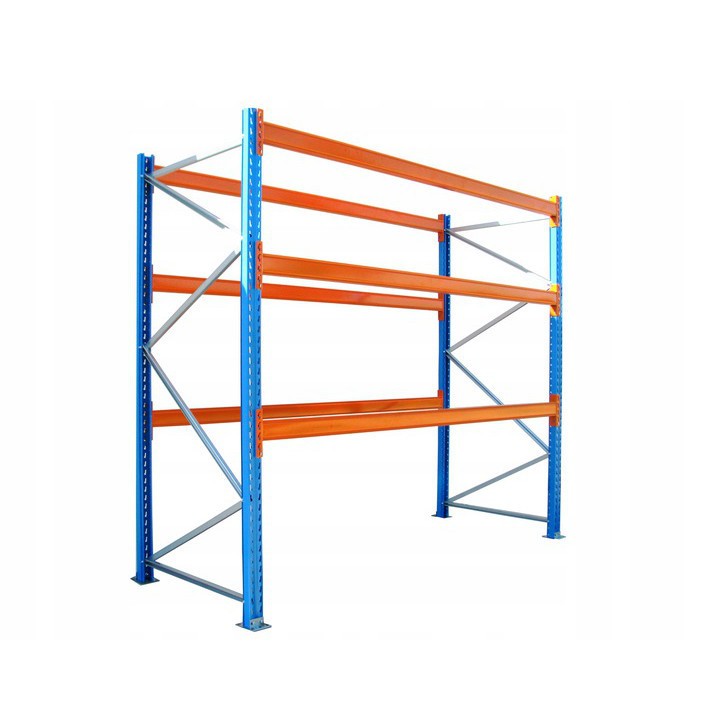

W skład zestawu B11 wchodzą:

6 ram kompletnych wys.5000 mm x gł.1100 mm
40 belek (trawersów) 2700 mm nośność 3x800kg
24 kotwy 120 mm ocynkowanych
6 podkładki do poziomowania 1 mm ocynkowanych
3 podkładki do poziomowania 3 mm ocynkowanych
Naklejki z nośnością 3x800kg
Zabezpieczenia belek
Deklaracja zgodności CE
Instrukcja montażu regału paletowego
Malowanie: wysokiej jakości powłoka epoksydowa
Regulacja poziomu ze skokiem 50 mm
Gwarancja 5 lat

Wystawiamy Deklarację Zgodności niezbędną przy magazynowaniu towarów.

System do składowania lekkich oraz ciężkich palet. Jego charakterystyczne cechy to: pewna i stabilna konstrukcja (współczynnik bezpieczeństwa 1,4) wysoka jakość oraz duża różnorodność akcesoriów. Pozwala to na optymalne zaplanowanie magazynu, zgodnie z indywidualnymi potrzebami użytkownika.

Rama nośna – złożona z dwóch słupów, stężeń (diagonali) oraz stóp zapewniając doskonałą sztywność wyboczeniową oraz gięto-skrętną. Ramy montowane są śrubami, co daje niskie koszty naprawy w przypadku uszkodzenia przez wózki widłowe. Każde połączenie zabezpieczone jest nakrętką samo kontrującą. Różnorodność ram umożliwia zoptymalizowanie konstrukcji i osiągnięcie wysokości do 30 m oraz ładowności przęseł do 45 ton. Słup – zimno gięty, wzmacniany przez zgniot, 12 fałd nadających wyjątkową sztywność, szerokość 85 mm, grubość blachy od 1,75 mm do 2 mm. Stężenia (diagonale) – łączone za pomocą śrub o profilu pół zamkniętym, wykonane z blachy cynkowanej. Stopy – galwanizowane, cynkowane ogniowo, przeliczane każdorazowo na obciążenia przenoszone od słupa na podłogę dla równomiernego złożenia obciążeń. Każda stopa przymocowana jest do posadzki za pomocą bardzo wytrzymałej kotwy M12x100. Belka – złożona z profili zamkniętych oraz konektorów ze specjalnymi zaczepami. Perforacja – specjalna perforacja która może być wykonana wyłącznie na maszynach numerycznych z bardzo małą tolerancją wykonania, dającą niezwykłą sztywność konstrukcji. Wskaźniki jakościowe dla regałów: certyfikat ISO 14001, ISO 9001, ISO 9002. Do wglądu wyniki badań Dr Möll, Darmstadt 97/98.
Wyliczenia wytrzymałościowe dla regałów:

Wszystkie wyliczenia statyczne konstrukcji oraz ustawienie i wymiary regałów zostały wykonane zgodnie z normą FEM 10.3.01 oraz FEM 10.2.03
